炫舞陀飞轮

机械腕表有很多种复杂功能,常见的例如计时、日期、年历、月相、逆跳、时间时、三问……其中,有一种功能在视觉效果上最为吸引人,以独特的装置为表盘赋予生动的舞步。它就是陀飞轮。
至品生活   撰文/编辑:丁晓晴

为精准而生
想要了解陀飞轮到底是怎样一种神奇的事物,首先还要从机械表的致命弱点说起。

为什么在制表史上曾经爆发过“石英危机”?答案很简单,因为机械部件再“兢兢业业”地工作依然在精准度上敌不过一枚小小电池所带来的一劳永逸。陀飞轮诞生的主要原因就在于精准度。和地球万物一样,机械表的心脏——摆轮游丝组件由于受到地心引力的影响,因此会在运转中发生角度偏离进而造成走时误差。陀飞轮装置就是为了减少这种误差,它的发明者被公认为是瑞士制表大师——阿伯拉罕-路易·宝玑(Abraham-Louis Breguet)。他正是很多爱表之人熟悉的品牌——宝玑(Breguet)的创始人。

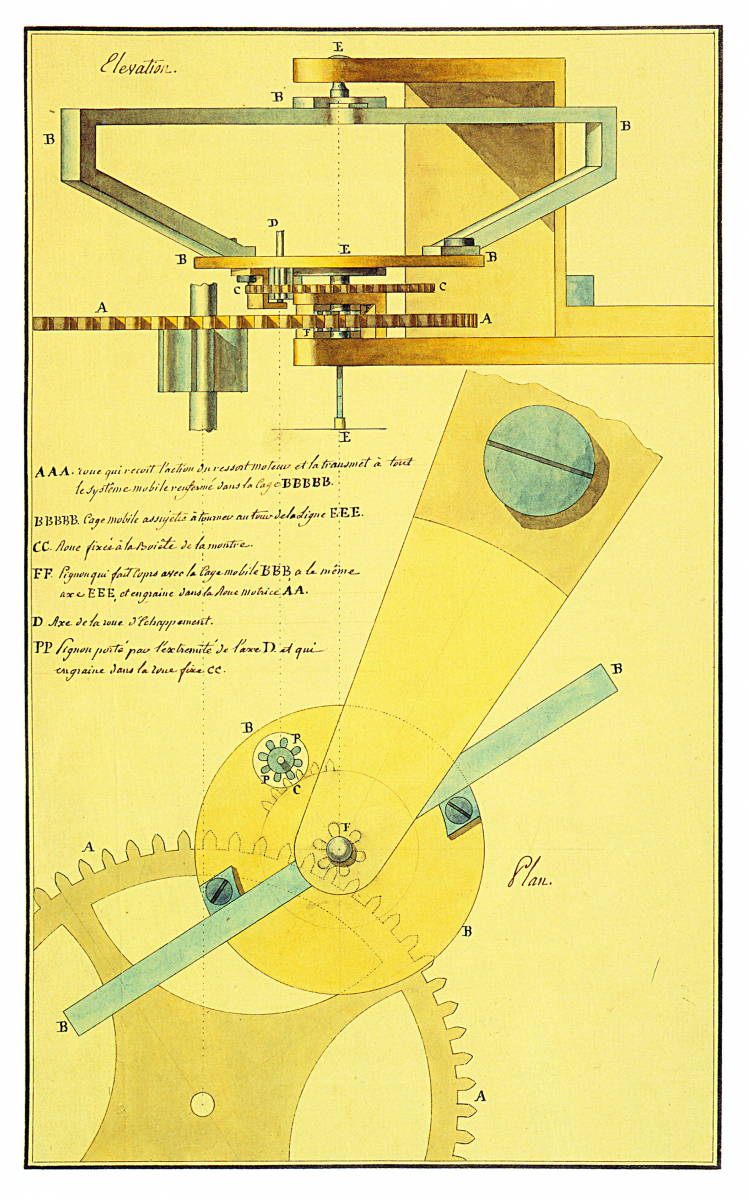

授予阿伯拉罕-路易·宝玑的专业陀飞轮的官方文件,由法国当时的内政部长让-安托万·普塔尔(Jean-Antoine Chaptal)签署。巴黎法国国家工业产权局存档

毕生致力于钟表事业的宝玑先生,于1801年发明了一种钟表调速装置。它的法文名为“Tourbillon”,有“旋涡”的意思,是一种带有旋转擒纵的调速机构,中文名称为“陀飞轮”。由于钟表所处位置的不同,在地心引力作用下,摆轮可能会震动过快或过慢。宝玑通过陀飞轮让整个摆轮和擒纵机构以共同的轴心每分钟旋转一次,使得钟表在不同位置所受重力的负面影响可以相互抵消,从而解决了这个严重影响走时的问题。这项发明在当年乃至今日都是机械制表领域的一项重大突破。1801年6月26日,宝玑设计的陀飞轮调节器获得了由法国内政部颁发的专利证明。陀飞轮正式诞生。

典型的陀飞轮装置

然而在当时,可能由于陀飞轮相对于日常计时需求而言在技术上过于复杂,从1805年到宝玑先生去世的1823年,宝玑仅售出了35枚陀飞轮时计。不过令人欣慰的是,陀飞轮这种精准的机械装置在宝玑后继者手中发扬光大,逐渐被广泛接受,甚至被公认为制表史上最具创意的发明之一。虽然随着技术的发展,制表师可以通过其他方法确保钟表的走时精度,但陀飞轮凭借其精密复杂的设计及令人尊敬的历史意义,依然在制表界占据稳固地位,无数后来人向陀飞轮技术致敬。而宝玑自身也在随后的制表之路上延伸陀飞轮的光辉,推出了包括双陀飞轮在内很多优秀的陀飞轮作品。

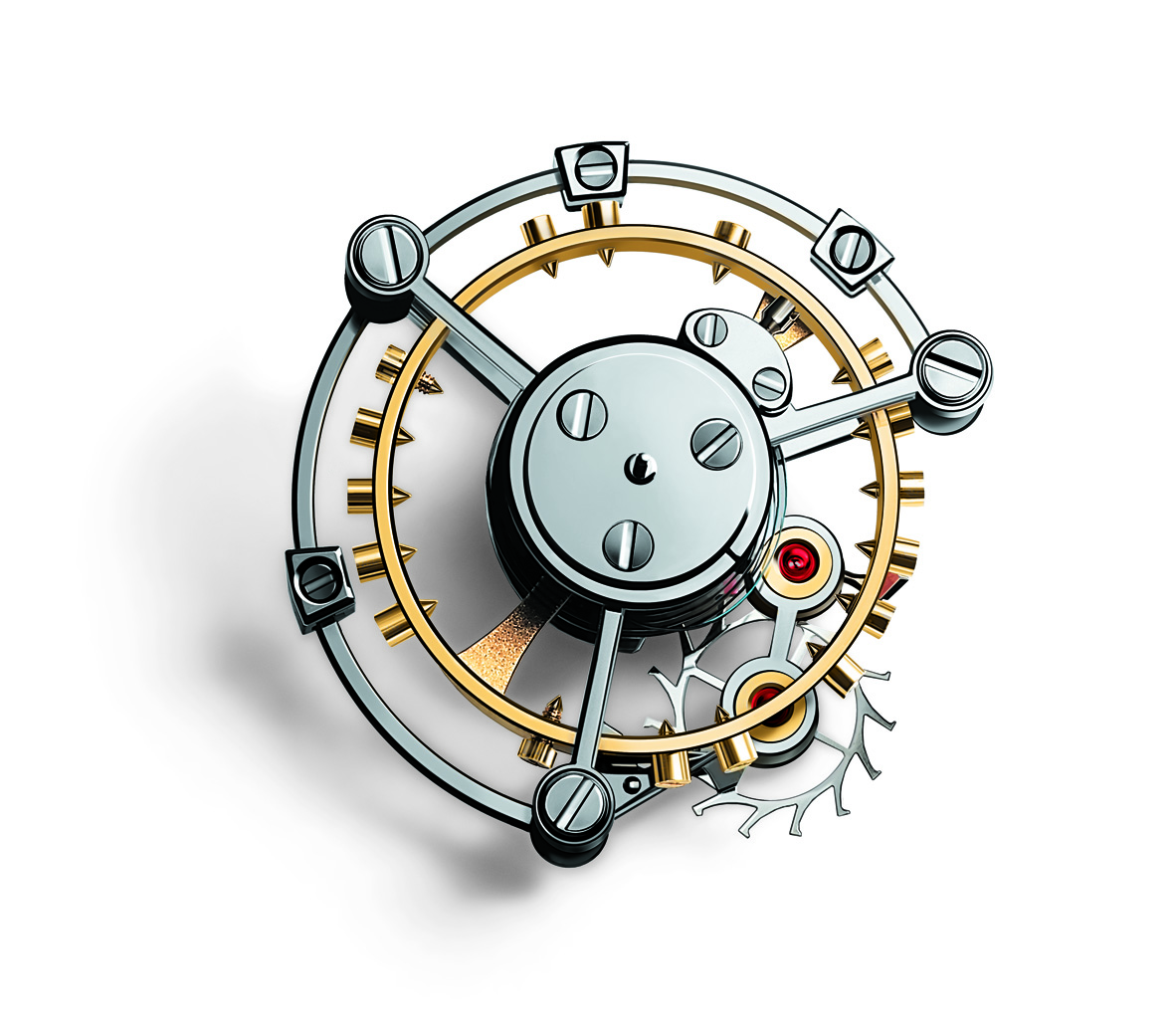

陀飞轮组件

复杂之美
陀飞轮的原理如上所述,复杂而充满挑战性的设计为制表师们提供了探索的余地。通过旋转和震动的机械构造使各种力和惯性作用达到平衡状态,并且要在腕表机芯如此狭小的空间内实现这一目标,这样的挑战令人兴奋。因此在随后,陀飞轮的样式和种类也变得越来越丰富。在这里选择近些年几种在推出时引起轰动并在时光中始终没有被淡忘的经典陀飞轮腕表作品,来了解和欣赏一番。

卡地亚(Cartier)拥有一种令人印象十分深刻的陀飞轮,它可以在表盘上作为指针进行旋转,并且由此获得一个美丽的名字,叫做“Astrotourbillon天体运转式陀飞轮”。这种陀飞轮腕表诞生于2010年,一经推出便引来无数关注,也成为了卡地亚高级制表系列中最具代表性的复杂功能之一。Rotonde de Cartier Astrotourbillon天体运转式陀飞轮腕表,为传统的陀飞轮结构带来了一种全新理念。陀飞轮首次不再局限于其单一功能,即减轻地心引力的影响以确保更为精准的走时性能,同时成为腕表美学的构成部分。显然,与经典陀飞轮仅围绕自身中轴自转的方式不同,Astrotourbillon天体运转式陀飞轮的独特之处在于其延伸的框架,能使摆轮每分钟围绕表盘旋转一周,以此指示秒钟,如同行星的运转。2014年,随着技术的发展,天体运转式陀飞轮镂空腕表问世,陀飞轮完全外露,且不与其他任何机械部件相连,从而得以更清晰地呈现于眼前。大胆创新的设计将机芯结构突出,使其“消失”于表盘上的罗马数字时标XII和VI之后,这样一来,它的运转幅度更大,在表盘上非常具有观赏性。

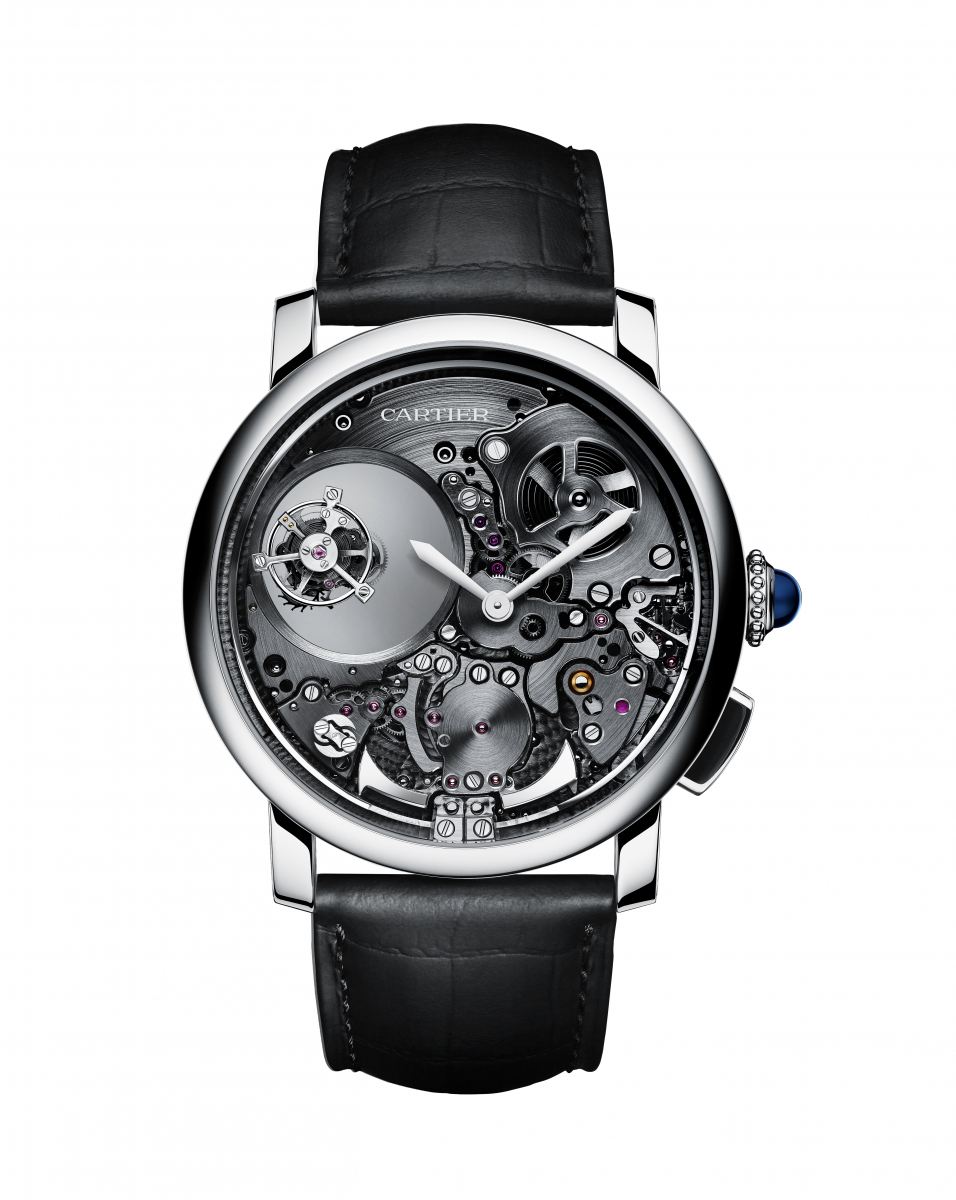

卡地亚双重神秘陀飞轮三问腕表,陀飞轮仿佛漂浮在半空中旋转

一向以璀璨珠宝闻名的“美国钻石大王”海瑞温斯顿(Harry Winston)近年来在高级制表领域也屡有突破,令大家对其刮目相看。其中的功臣当数陀飞轮。海瑞温斯顿著名的陀飞轮系列有一个非常诗意的名字,叫做“史诗陀飞轮”系列。史诗陀飞轮Histoire de Tourbillon系列腕表始于2009年,至今为止已经推出到7号作品。每一枚史诗陀飞轮腕表都以巧妙的倾斜与多轴式旋转为特色,一个比一个大胆,相继出现了双轴、三轴、双体等不同形式。我们可以简单理解为,陀飞轮轴数越多、形式越复杂,越能够更加有效地抵御地心引力,从而实现更高的精准度。史诗陀飞轮7号腕表则搭载了两个双轴陀飞轮。这里不详细叙述它背后复杂的机械技术,只要想象一下,在腕表如此有限的空间之内,搭载两个陀飞轮,同时还是复杂的双轴陀飞轮,便可知晓其难度之高、挑战之大。

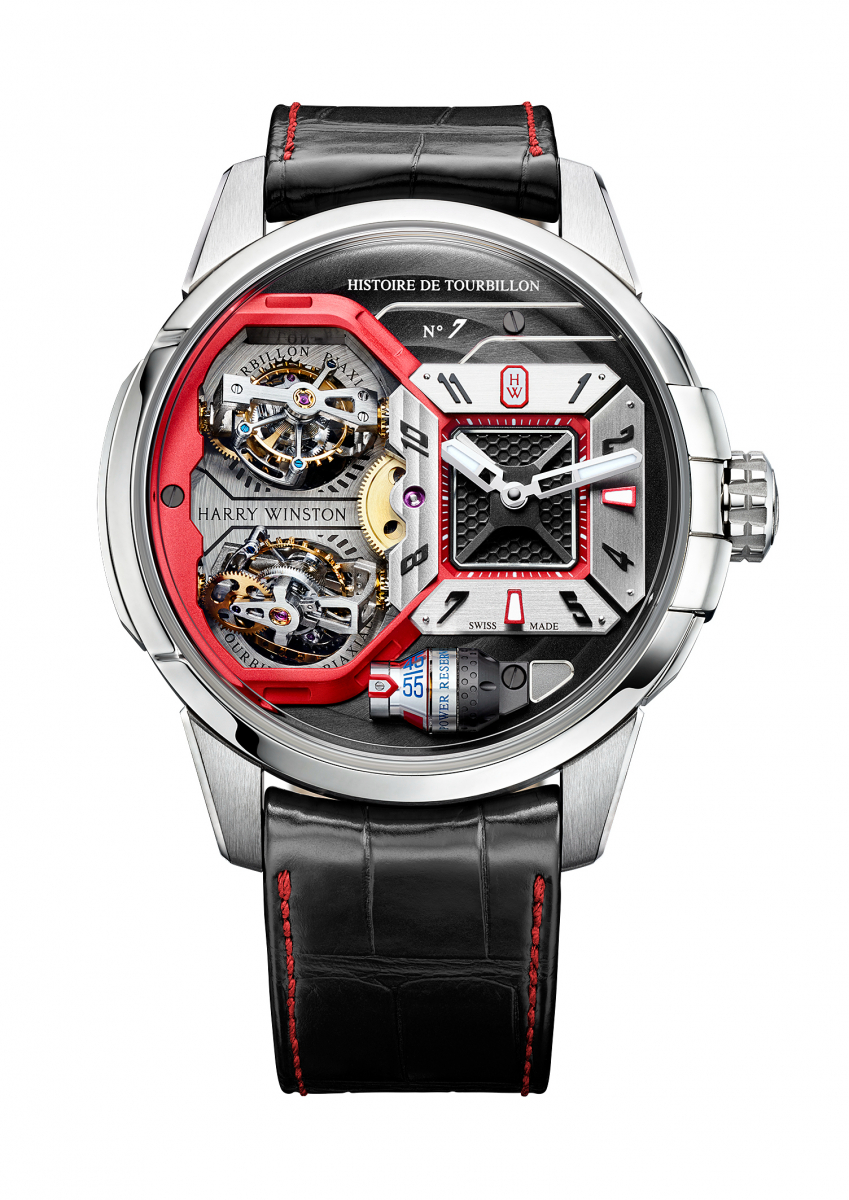

海瑞温斯顿史诗陀飞轮7号腕表

时尚品牌在制表方面对于陀飞轮也有着极高的热情。例如香奈儿(Chanel),在品牌最具代表性的表款系列J12中,研发出浮动式陀飞轮,并且为其镶嵌了美丽的钻石和为人喜爱的山茶花元素。从中足以见得机械制表领域对于陀飞轮的喜爱和追求。

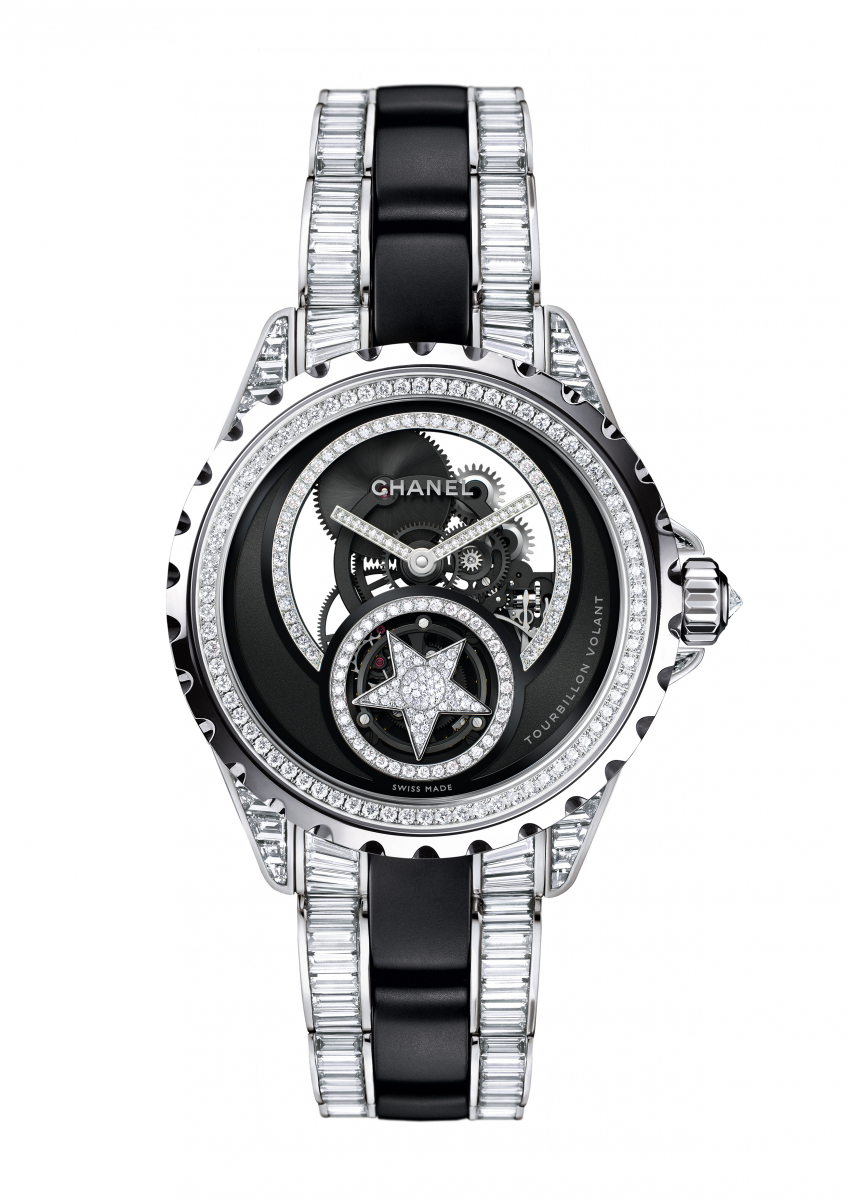

香奈儿J12浮动式陀飞轮腕表

其实还有很多令人大跌眼镜的陀飞轮作品,甚至身怀绝技、天马行空的独立制表师缔造出三枚陀飞轮同时在表盘上旋转飞舞的壮观景象。如果你已经被陀飞轮深深吸引,不妨再去多多搜集和了解。

精彩2017
今年,已经诞生的全新陀飞轮作品已经令人目不暇接,相信表坛也很高兴地看到各大制表品牌对于陀飞轮的热情始终高涨。

高珀富斯(Greubel Forsey)非常擅长制作陀飞轮,并以此在表坛闻名。它接连推出过有倾斜角度、回转周期短及复杂结构的陀飞轮款式。24秒陀飞轮腕表是其推出的代表作品之一。24秒陀飞轮为双轴陀飞轮,倾斜25度,每24秒旋转一圈。品牌最早的作品是倾斜30度,回转时间是30秒。倾斜角度旋转的陀飞轮在表盘具有观赏性,其实倾斜角度和旋转速度的改变对机构影响并不大,因为采用的机械原理相同。但实现这些改变必须对内部零件进行重新配置,才能使机械达到平衡。制表师对于陀飞轮的改变如此乐此不疲,因此备受市场追捧的陀飞轮经典款式才得以在市面上不断诞生並持续火热。

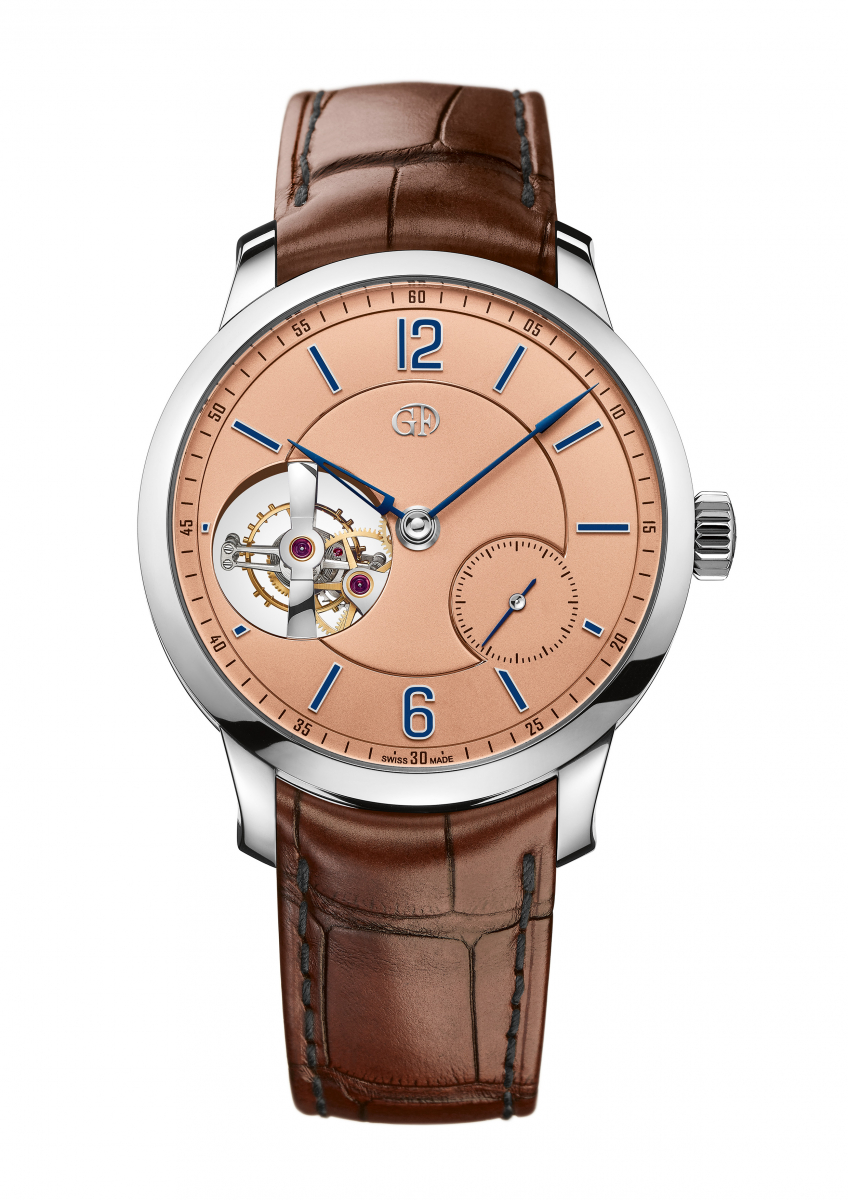

高珀富斯24秒陀飞轮辽远视野系列腕表

在今年的日内瓦钟表展上,最引人兴趣的陀飞轮莫过于里查德米尔(Richard Mille)的一款RM 50-03 McLaren F1超轻双秒追针陀飞轮计时码表。品牌在展示腕表的时候,甚至将表款一下子扔在地面上引得所有观众的惊呼。这样充满“极端环境”和趣味性的展现,都是因为这款陀飞轮腕表连同表带重量不足40克,并且还搭载陀飞轮功能。40克的重量,相当于一个不大的鸡蛋重量。这种轻质陀飞轮技术的突破源自于制表材料的创新。里查德米尔在制造中结合了钛合金和TPTTM碳纤维,还将引入了一种全新材料——Graph TPTTM,即石墨烯。来自曼彻斯特大学的Andre Geim教授于2004年首次分离石墨烯,他在2010年获得了诺贝尔物理学奖。石墨烯比制表常用材料钢轻6倍,强度却是其200倍。这次,品牌借助与曼彻斯特大学、McLaren应用技术和North Thin Ply Technology公司间的合作,用改良TPTTM碳纤维加工制造腕表,使得腕表具有非常高的抗震性并且实现了超轻。如果发明陀飞轮的宝玑可以穿越时空来到今年的日内瓦表展,看到现在知道出的陀飞轮腕表居然可以轻便和稳固到被扔出去,将有一番怎样的感叹。制表技术的发展和更新永远令人惊喜。

里查德米尔RM 50-03 McLaren F1超轻双秒追针陀飞轮计时码表

全新万宝龙(Montblanc)传承静谧计时系列外置陀飞轮追针计时码表拥有一个比较特殊的陀飞轮装置——专利外置陀飞轮。它于2010年首次推出,由于万宝龙的制表大师自主研制,是品牌的专利陀飞轮技术。外置陀飞轮的意思是将摆轮置于陀飞轮旋转框架外,这样可以使旋转框架的尺寸变得更小,从而无需负载摆轮的重量,因此与传统陀飞轮相比它能够节省30%以上的能量。同时由于摆轮被置于旋转框架外,也可以免受框架惯性的影响,这一切都将机械时计的走时精准度进一步提高。

万宝龙传承精密计时系列追针计时码表

对于陀飞轮的追求,再执着都不是单纯的炫技。毕竟,从它在宝玑大师的手里诞生起,就一路朝着机械制表的灵魂——精准而去,一路高歌,激流勇进。让陀飞轮飞舞,让机械制表精准再精准!
